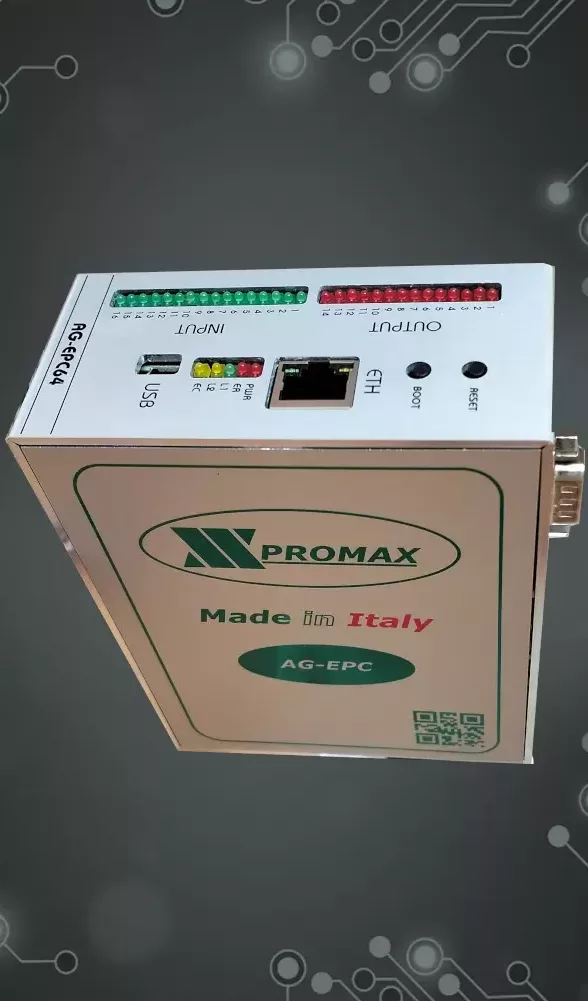

AG-EPC 64 es la nueva generación de CNC de gama alta de Promax. Las prestaciones son ideales para máquinas profesionales de alto nivel. El tipo de ejes controlados permite una amplia elección de motores, con la posibilidad de poder utilizar soluciones mixtas. Para ello utiliza ISOUS para la aplicación GCODE PC. La CPU integra 1 ETHERNET, 1 ETHERCAT CoE, 2 puertos serie RS232 (1 – 485), 2 CanOpen, 8 entradas analógicas de 12 Bit. Con las expansiones adecuadas puede integrar hasta 128 entradas digitales, 114 salidas, 8 salidas analógicas y 8 canales de encoder de 1 MHz. La conexión al PC es mediante ETHERNET hasta 100 Mb. No hay límite de memoria en lo que respecta al Programa ya que este utiliza la RAM del PC.
 |
- CanOpen – 9 Ejes para 8 Procesos
- Ethercat – 9 Ejes para 8 Procesos
- Pulse/Dir – 8 Ejes para 8 Procesos
- +/-10V – 8 Ejes para 8 Procesos
|
 |
Bucle de Posición Loop en Encoder Externo
Cuando se utiliza FieldBus, CanOpen o Pulse/Dir, AG-EPC 64 puede cerrar el bucle de posición mediante el encoder externo. Esto permite aumentar la precisión de la máquina.
|
 |
R.T.C.P. (Rotación del Punto Central de Herramienta)
Esta función está especialmente diseñada para máquinas de 4/5 ejes con cabezal de husillo giratorio/inclinable. Está diseñada para garantizar de forma continua el contacto perfecto entre la herramienta y la superficie de la pieza de trabajo durante los movimientos de los ejes A y C. Esta función se utiliza ampliamente en máquinas que trabajan la madera.
|
 |
Mapeo del Plan de Trabajo
Esta función especial permite mapear el área de trabajo mediante un sensor.
De esta manera podemos ajustar automáticamente la posición Z, de forma independiente mediante interpolación de trayectorias, corrigiendo las zonas de no planeidad del plano de trabajo.
|
 |
Mapeo de Ejes
Capacidad de mapear en memoria interna todos los Ejes. Esto permite corregir la posición en Tiempo Real.
|
 |
Pórtico
Desde los parámetros de la máquina es posible configurar uno o más ejes del Pórtico conectados al Máster.
|
 |
Ejes Maestro/Esclavo
AG-EPC 64 puede controlar mediante instrucciones GCode uno o más ejes maestro/esclavo. Es posible gestionar hasta 4 grupos de ejes maestro/esclavo.
La cantidad máxima de ejes esclavos para un solo maestro es de 8.
|
| Interpolated CanOpen |
9 – For Single Process |
| Positioned CanOpen |
32 – For Single Process |
| Interpolated Pulse/Dir |
8 – For Single Process 25 Mhz Clock |
| Positioned Pulse/Dir |
8 – 500 Khz Clock |
| Interpolated Ethercat |
9 – For Single Process |
| Positioned Ethercat |
32 – For Single Process |
| Rotative |
9 – For Single Process |
| Axes Resolution |
min. 0.000001 mm |
| Feed Resolution |
min. 0.001 mm/min |
| Tangential Axes |
With special interpolation |
| Gantry |
On all Axes |
| Master/Slave |
By Gcode G108 |
| BackLash |
On all Axes |
| R.T.C.P. |
5 Axes |
| Types |
Linear, Circular, Helical, HSM,3D |
| 3D |
With calculation automatic 3D threshold edge |
| Contour Plan |
On all Pair of Axes |
| Recovery Processing |
From Line Number, Tn, from Marker |
| Retrace |
From JOG Axes and resume from any point |
| Digital Inputs |
128 – PNP 24 Vdc |
| Digital Outputs |
112 – PNP 24 Vdc with protection |
| Analog Inputs |
8 – 12 bit |
| Analog Outputs |
8 – +/- 10V 2 – 10-10V |
| Fast Inputs |
32 – Interrupt mode |
| Relè Outputs |
8 – 1A |
| Encoder Inputs |
8 – Line Drive 1 Mhz |
| CanOpen |
2 – Master/Slave |
| Ethercat |
1 – CoE |
| Serial |
2 – RS232 1/RS485 |
| Ethernet |
1 – 10/100 Mb |
| Handwheel |
On All Axes |
| Axes Sample |
500us Min. |
