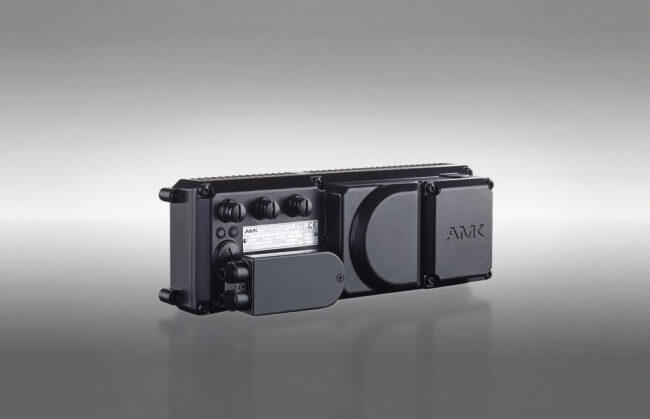

El sistema de servodrives descentralizado AMKASMART iC es ideal tanto para aplicaciones monoeje como multieje.
Beneficios
• Simplificación en el cableado de la instalación y reducción del cuadro eléctrico de control de la instalación, con la consiguiente reducción de costes.
• Instalación de los equipos sobre la propia estructura de la máquina.
• Concepto de máquina modular.
• Ideal para aplicaciones monoeje
• Con sistema de seguridad
• Extremadamente compacto
Características
• Alimentación 3×400 VAC
• Instalación y cableado sencillo
• EtherCAT y Sercos III
• Función de seguridad opcional
• E/S multifunción
• IP65
Funciones
• Control en lazo cerrado de motores síncronos y asíncronos, lineales y rotativos.
• Control de par
• Control de velocidad
• Control de posición
• Conmutación por software
• Control voltaje/frecuencia
• Búsqueda de referencia
• Monitorización
• Control freno motor
Servo converter type |
iC2 |
iC5 |
iC5-F |
|---|---|---|---|
|
Cooling
|
Convection-cooled
|
Cold plate
|
Integrated air cooling
|
|
Mounting plate
|
No requirement
|
Cold plate
|
No requirement
|
|
Rated output power
|
2 kVA
|
5 kVA
|
5 kVA
|
|
Rated output current
|
3.3 A
|
8.2 A
|
8.2 A
|
|
Maximum outout current (duration 1 s)
|
6.6 A
|
16.5 A
|
16.5 A
|
|
Rated output voltage (sinusoidal)
|
3 x 350 V
|
3 x 350 V
|
3 x 350 V
|
|
Output frequency
|
0 – 599 Hz
|
0 – 599 Hz
|
0 – 599 Hz
|
|
Input voltage, AC bus
|
3 x 400 VAC
|
3 x 400 VAC
|
3 x 400 VAC
|
|
DC bus voltage
|
300 -720 VDC
|
300 – 720 VDC
|
300 – 720 VDC
|
|
Nominal current, DC bus terminals
|
25 A
|
25 A
|
25 A
|
|
Efficiency, motor electronics
|
98%
|
98%
|
98%
|
|
Supply voltage, brake
|
24 V ± 15%
|
24 V ± 15%
|
24 V ± 15%
|
|
Current consumption, holding brake, maximum
|
1 A
|
1 A
|
1 A
|
|
I/O s
|
3 x 2 multifunction inputs: each can be confi gured as 1 analog input or 2 binary inputs 3 x 3 multifunction inputs/outputs: Each can be confi gured as 3 binary inputs or 3 binary outputs
|
3 x 2 multifunction inputs: each can be confi gured as 1 analog input or 2 binary inputs 3 x 3 multifunction inputs/outputs: Each can be confi gured as 3 binary inputs or 3 binary outputs
|
3 x 2 multifunction inputs: each can be confi gured as 1 analog input or 2 binary inputs 3 x 3 multifunction inputs/outputs: Each can be confi gured as 3 binary inputs or 3 binary outputs
|
|
Protection class
|
IP65
|
IP65
|
IP54
|
|
Dimensions (LxWxH) without socket/plug height
|
270 x 100 x 43 mm
|
270 x 100 x 43 mm
|
270 x 100 x 89 mm
|
|
Weight
|
1.6 kg
|
1.6 kg
|
2.4 kg
|
